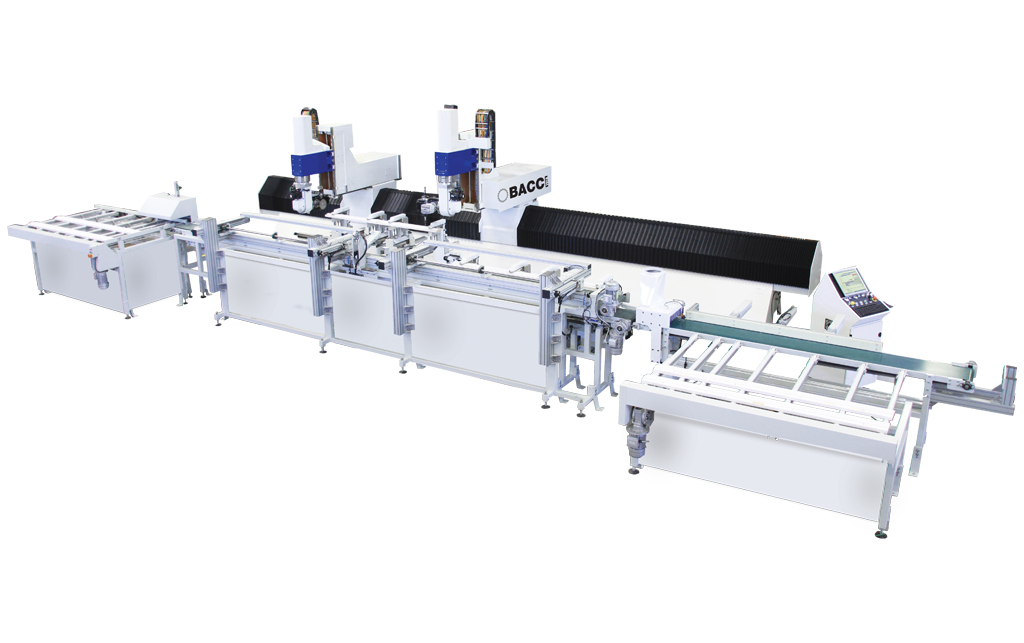

Il centro di lavoro CNC a doppia testa con 2 tavoli di lavoro modello EVOJET.LINER ,equipaggiato con 2 tavoli di lavoro indipendenti , 4 pressanti rinforzati cada tavolo e un sistema di carico/scarico automatizzato , è estremamente adatto per la produzione di elementi di porte in lotto 1 grazie anche software di programmazione parametrico PITAGORA , alla lettura automatico delle dimensioni dei grezzi , all’unita di attestatura e al posizionamento superveloce dei pressanti motorizzati.
EVOJET.LINER è l’unico centro di lavoro a doppia testa in grado di lavorare lo stesso pezzo simultaneamente con 2 teste operatrici.
Dati Tecnici
|
Assi Interpolati |
Nr. 12 |
|
Asse longitudinale X |
7.200 mm |
|
Asse trasversale Y |
1.300 mm |
|
Asse verticale Z |
750 mm |
|
Asse A |
illimitato |
|
Asse C |
+/-180° |
|
Lunghezza tavolo |
3.000 mm |
Tavoli

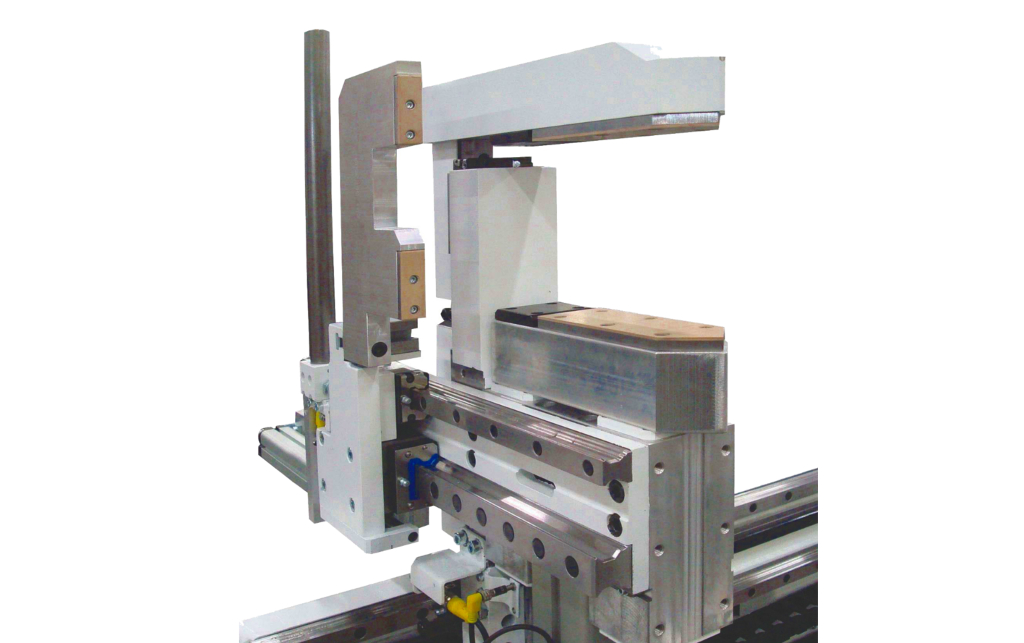

PRESSANTI RINFORZATI
Pressanti rinforzati con ampia profondità di carco per lavorazioni con asportazioni pesanti di truciolo.
Ciascun pressante è equipaggiato con battute laterali registrabili lungo la direzione Y (brevetto BACCI) per poter non solo scaricare i pezzi ma anche per gestite automaticamente differenti profondità dei pezzi stessi.
Teste

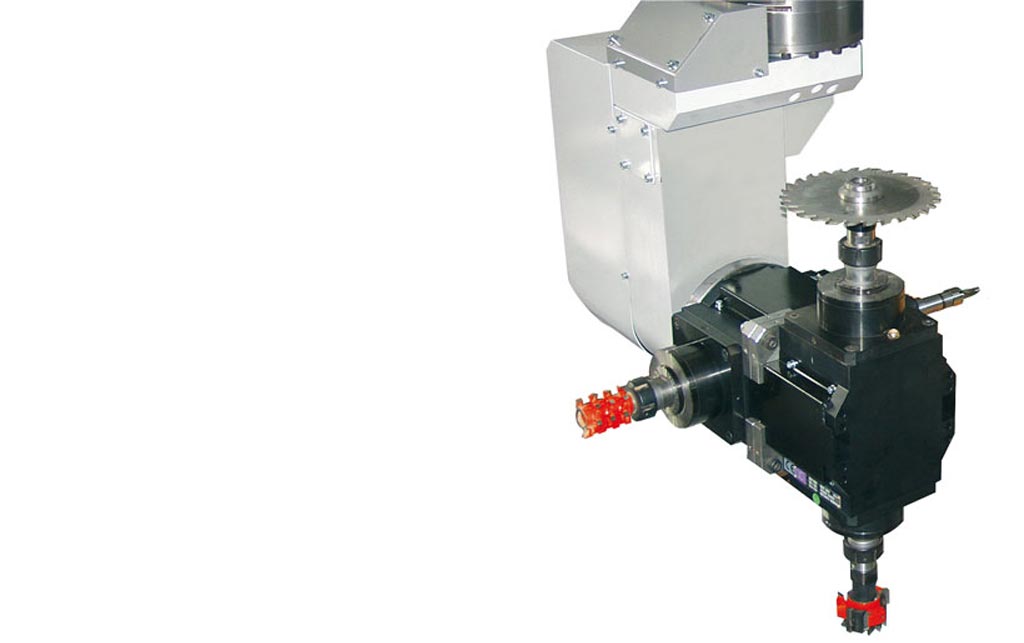

TESTA T2+2
Una forcella singola portante due elettromandrini a doppia uscita disposti a croce estremamente compatti. Estremità opposte dello stesso mandrino rotanti in direzione contraria.
Teste

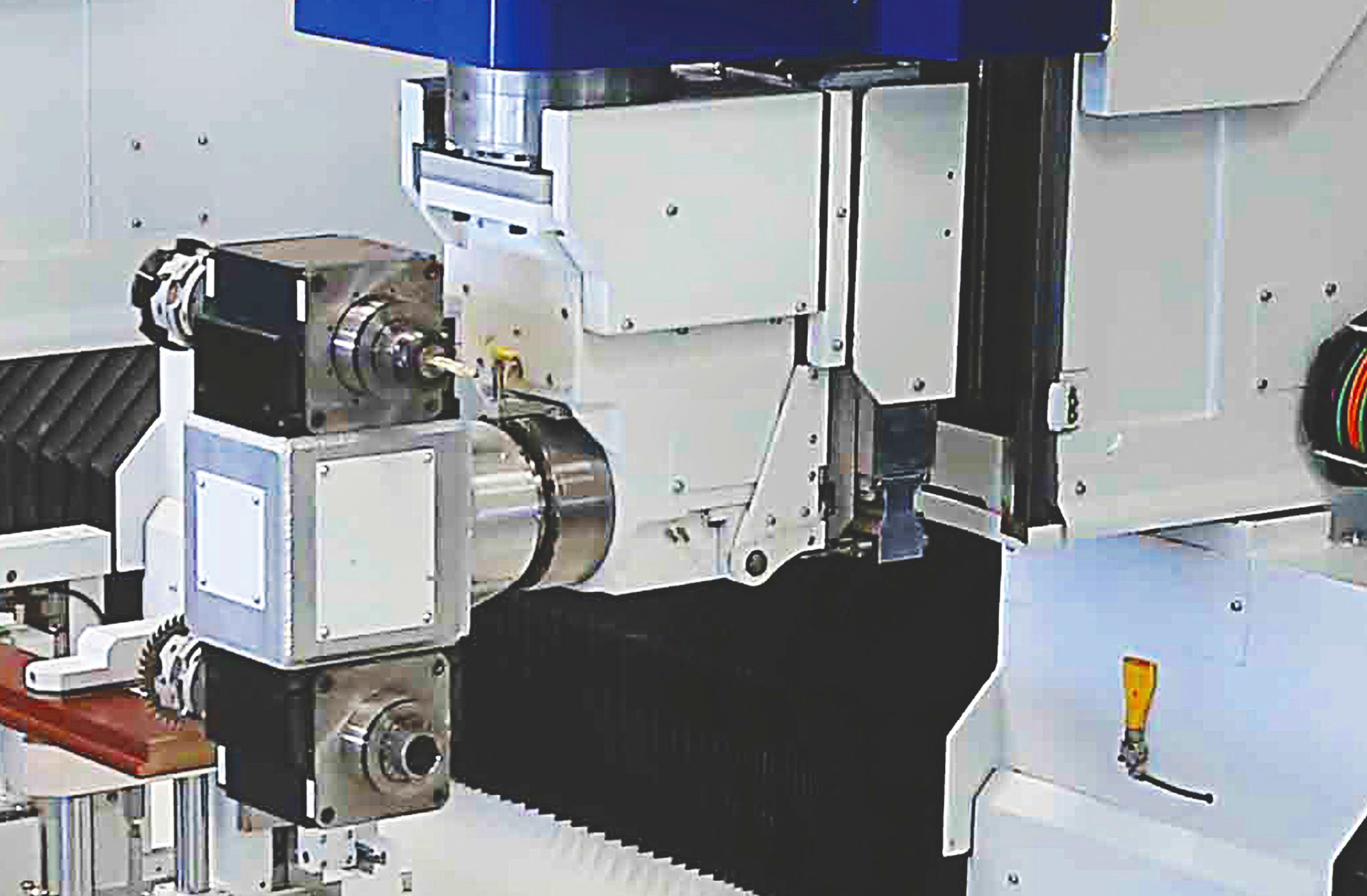

TESTA TH4
Una forcella singola portante due elettromandrini a doppia uscita disposti a H. Le estremità opposte dello stesso mandrini ruotano in direzione contrarie.
Teste

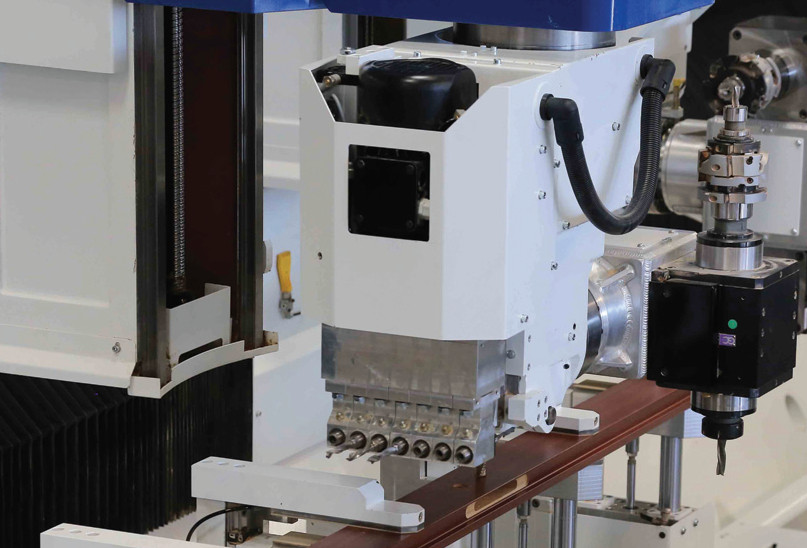

FORATRICE MULTIPLA
Foratrice multipla a 5+2 mandrini indipendenti passo 32 mm, in configurazione verticale o verticale/orizzontale. Posizionata su slitta con rotazione intorno all’asse C. Il nostro software esclusivo PITAGORA ottimizza automaticamente la sequenza e la scelta dei mandrini in lavorazione, secondo la disposizione e gli interassi dei fori da eseguire.
Caricatore

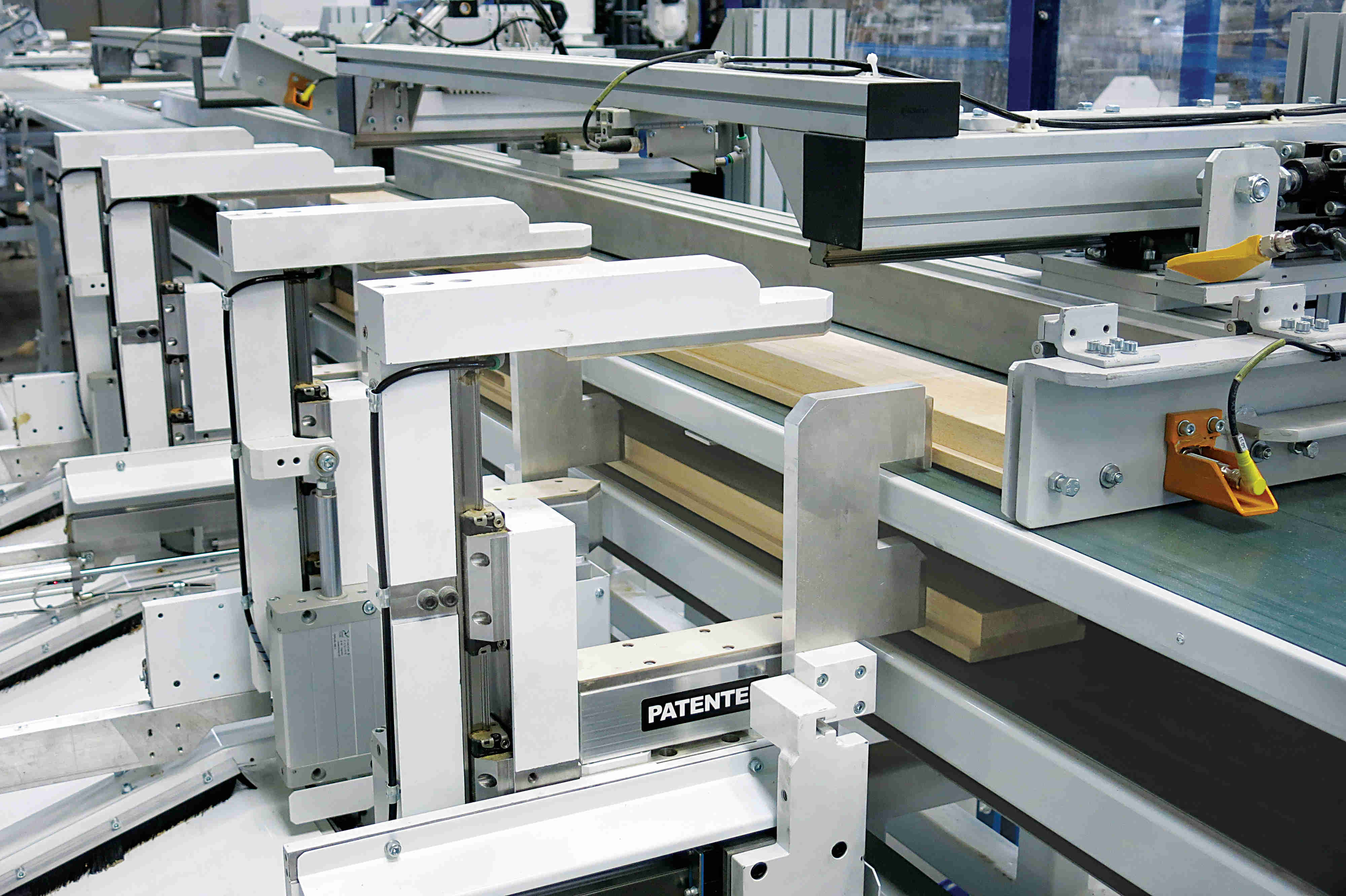

CARICO/SCARICO SU 2 LIVELLI
Grazie al sistema di carico/scarico a due livelli con trasportatori a nastro (brevetto BACCI) è possibile minimizzare le attese tra un carico e l’altro. Infatti, grazie al sistema a due livelli il pezzo grezzo è già in posizione di carico quando le battute scaricano il pezzo finito.
Caricatore

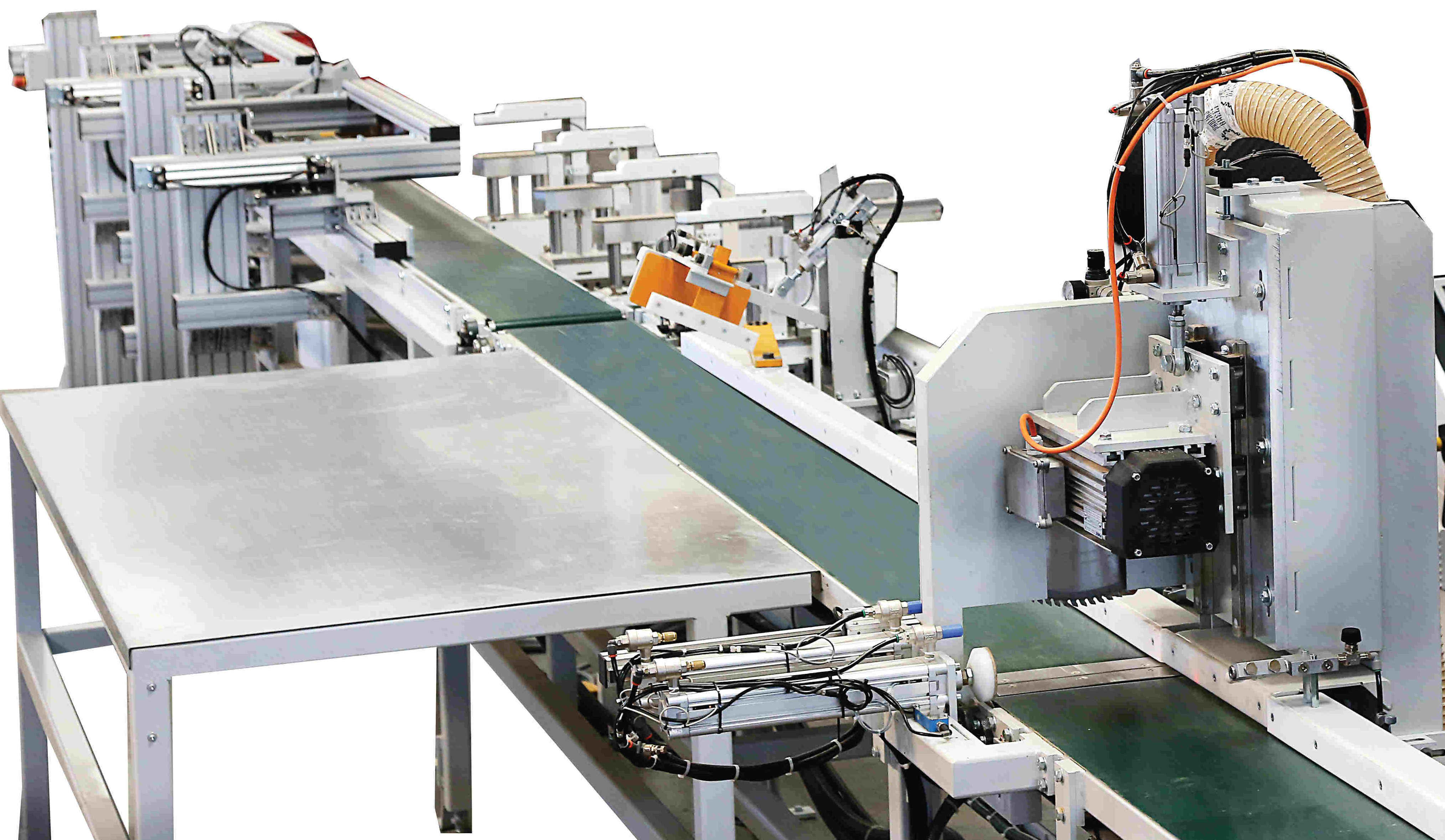

SISTEMA DI ALIMENTAZIONE
Tutte le macchine della serie LINER possono essere equipaggiate con un sistema di nastri trasportatori a 1 o 2 livelli (a seconda del modello macchina) , dotati anche di buffer outfeeding/infeeding , che permetto un alimentazione del centro di lavoro in continuo e in linea con altri macchinari.
